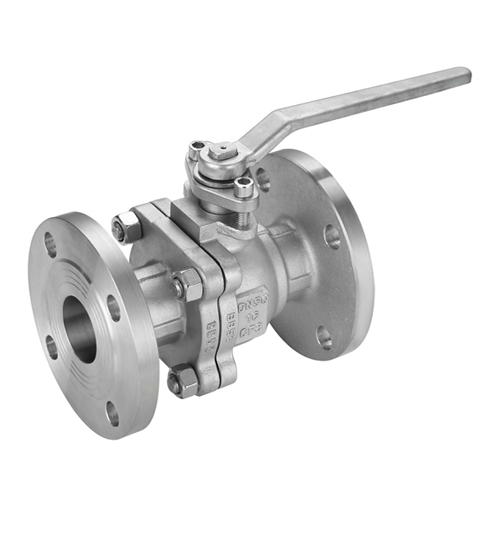

WB-C02FL 2PC國標法蘭球閥

詳情介紹

【產品用途】
Q41F 型 PN16~PN63 浮動軟密封球閥用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】
1、在各種閥門中,球閥的流動阻力小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過
2、球閥旋轉90;即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝

【性能參數】

型號

Q41F-16C
Q41F-25C

Q41F-16P
Q41F-25P

工作壓力(MPa)

1.6~2.5

適用溫度(℃)

≤180

適用介質

水、蒸汽、油品

弱腐蝕性介質

材料

閥體、閥蓋

碳素鋼鑄鋼

鉻鎳系不銹鋼

球體、閥桿

鉻/鉻鎳/鉻鎳鉬系不銹鋼

鉻鎳系不銹鋼

密封圈

柔性石墨墊圈/316+柔性石墨墊圈

填料

聚四氟乙烯

PN1.6MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758595107142152178252272342
W130130160180230230400400650105010501410
Wt(Kg)2.53567101519335893160

PN2.5MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500
Wt(Kg)2.53567.5101520336093175

PN4.0MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L130140150180200220250280320400400400
H5963758595107142152178252272342
W1301301602302304004007001100110015001500
Wt(Kg)345791218284675106190

PN6.4MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L165190216229241292330356432508559660
H59637597107142152178252272305398
W1301301602302304004007001100110015001800
Wt(Kg)6.57812141828406598140250

PN10MPa 主要連接尺寸及重量


對夾薄型球閥性能參數:

公稱通徑:

DN15-DN200


公稱壓力:

PN10,PN16,PN40


適合法蘭 :

ANSI CLASS150, 300


手柄操作或驅動器裝置操作


對夾薄型球閥主要零件材料

序號
NO
零件名稱材質
1閥體不銹鋼CF8M/CF8碳鋼WCB
2不銹鋼316/304不銹鋼SS304
3密封墊聚四氟乙烯PTFE聚四氟乙烯PTFE
4閥桿不銹鋼316/304不銹鋼SS304
5填料聚四氟乙烯PTFE聚四氟乙烯PTFE
6定位鎖不銹鋼304不銹鋼SS304
7手柄不銹鋼304不銹鋼SS304
8閥桿螺母不銹鋼304不銹鋼SS304
9填料壓蓋不銹鋼304不銹鋼SS304
10手柄套塑料塑料
11密封瓶帽不銹鋼316/304不銹鋼SS304
12墊圈聚四氟乙烯PTFE聚四氟乙烯PTFE

對夾薄型球閥主要技術參數:

SIZE1/2"3/4"1"11/4"11/2"2"21/2"3"4"5"6"8"
d151923.5303645586776100125195
L35384250607295118140195260350
D95105115135145160180195215245280335
D1657585100110125145160180210240295
D24555657885100120135155185210265
H6270798692102158172187200240278
E1101251351501501802503003506508401000
b141416161820222424262628
z-d14-144-144-144-184-184-184-188-188-188-188-2312-20
f222333333333
